940809

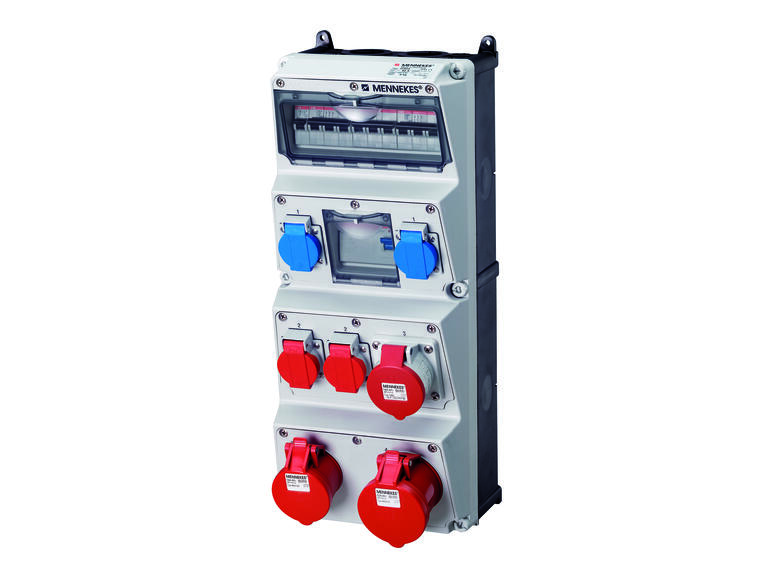

MENNEKES AMAXX coffret combiné

Propriétés

Livrés montés/câblés
Boîtier avec charnière latérale
Protections électriques sous fenêtre transparente.
Couvercle du boîtier couleur gris électrique RAL 7035.
Standard en AMAPLAST

Spécifications techniques

prise CEE - 16 A

2×16 A 5p 400 V

prise CEE - 32 A

1×32 A 5p 400 V

prise CEE - 63 A

sans

prise CEE - 125 A

sans

autres installations et/ou places vides

4

protection

disjoncteur

interrupteur différentiel

FI avec lFN 0,03 A (standard)

matière du boîtier

matière synthétique

alimentation/possibilité de branchement

1 conduite (ligne de branchement)

type de raccordement réseau

M40

maniement

montage mural

indice de protection (IP)

IP44

version militaire

Non

couleur

gris

hauteur

520 mm

largeur

225 mm

profondeur

185 mm

marque

MENNEKES

bornes de raccordement

für 2 Leitungen bis 5x25mm2 flexibel max 16mm2

prise inc. type 23

2

protection: disjoncteur différentiel (FI)

1 FI 63 A, 4 p, 0,03 A

1. protection: disjoncteur (LS)

1 LS 32 A, 3 p, C

2. protection: disjoncteur (LS)

2 LS 16 A, 3 p, C

3. protection: disjoncteur (LS)

1 LS 16 A, 1 p, C

prise inc. type 25

2

1. entrée de cable

je 2x M40 oben / unten (verschlossen)

2. entrée de cable

je 2x M20 oben / unten (verschlossen)

valeurs de raccordement

Vorsicherung max. 63 A / INA 45 A / RDF 0.35
