Cosse tubulaire multibrins flexibles, Cu 10 - 300 mm2

Propriétés

Exécution pour les conducteurs multibrins flexibles

- pour les conducteurs multibrins, par example VDE 0295 classe 5 & 6
- selon DIN EN 61373 classe 1B vibration testé
- section totale: 10 - 300mm²
- avec et sans trou d'inspection

Matériel:
- Cu selon EN 13600

Surface:
- étamée par électrolyse

Information:
- livrable aussi sans trou d'inspection, sans le marquage "MS"
- livrable aussi en coudée à 45° ou à 90° sur demande

Non approuvé pour le domaine de la défense et de la technologie nucléaire

Spécifications techniques

angle de raccordement
180° (horizontal)
forme de la plage
forme annulaire
classe de conducteur
cl.5 = à fil fin
plage étroite
Non
isolé
Non
avec trou d'inspection
Oui
matière
cuivre
surface
étamé
nombre de trous de montage
1
marque
KLAUKE

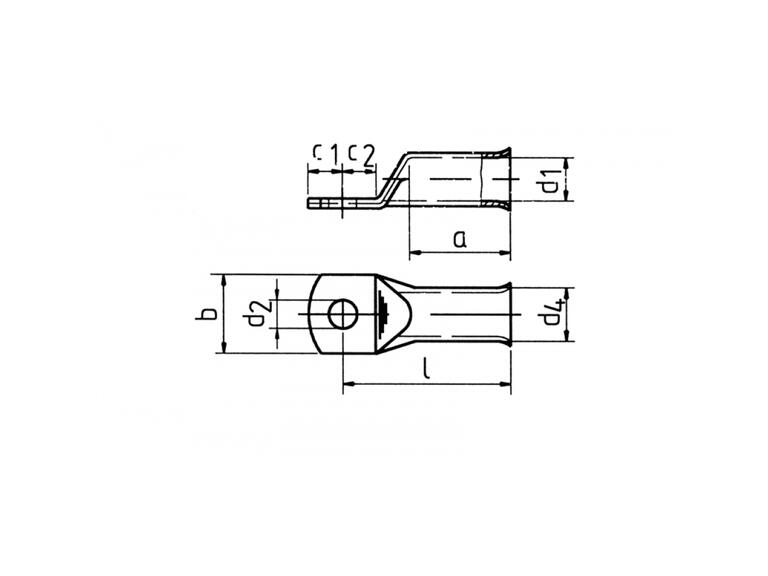

Quantité Réf. Bezeichnung No. E Stock EAN section nominale mesure de filetage (métrique) d1 a b d2 d4 c1 c2 l UV Unité
702F5MS Klauke Cosses tubulaires standard F-série 156331069 4012078463843 10 mm² 5 5.5 mm 14 mm 12 mm 5.3 mm 8 mm 6.25 mm 7.5 mm 27 mm 1 pcs
702F6MS Klauke Cosses tubulaires standard F-série 156331009 4012078468961 10 mm² 6 5.5 mm 14 mm 12 mm 6.5 mm 8 mm 6.25 mm 7.5 mm 27 mm 1 pcs
702F8MS Klauke Cosses tubulaires standard F-série 156331019 4012078463393 10 mm² 8 5.5 mm 14 mm 16 mm 8.5 mm 8 mm 8.5 mm 29.5 mm 29 mm 1 pcs
702F10MS Klauke Cosses tubulaires standard F-série 156331099 4012078463416 10 mm² 10 5.5 mm 14 mm 16 mm 10.5 mm 8 mm 10.5 mm 11.5 mm 31 mm 1 pcs
702F12MS Klauke Cosses tubulaires standard F-série 156331369 4012078468954 10 mm² 12 5.5 mm 14 mm 19 mm 13 mm 8 mm 12 mm 13 mm 32 mm 1 pcs
703F5MS Klauke Cosses tubulaires standard F-série 156331079 4012078465670 16 mm² 5 6.6 mm 15 mm 13 mm 5.3 mm 9.5 mm 6.25 mm 7.5 mm 30 mm 1 pcs
703F6MS Klauke Cosses tubulaires standard F-série 156331029 4012078468985 16 mm² 6 6.6 mm 15 mm 13 mm 6.5 mm 9.5 mm 6.25 mm 7.5 mm 30 mm 1 pcs
703F8MS Klauke Cosses tubulaires standard F-série 156331109 4012078465083 16 mm² 8 6.6 mm 15 mm 16 mm 8.5 mm 9.5 mm 10 mm 10 mm 32 mm 1 pcs
703F10MS Klauke Cosses tubulaires standard F-série 156331119 4012078468978 16 mm² 10 6.6 mm 15 mm 17 mm 10.5 mm 9.5 mm 12 mm 12 mm 34 mm 1 pcs
703F12MS Klauke Cosses tubulaires standard F-série 156331379 4012078464659 16 mm² 12 6.6 mm 15 mm 19 mm 13 mm 9.5 mm 13 mm 13 mm 35 mm 1 pcs
704F5MS Klauke Cosses tubulaires standard F-série 156331089 4012078469029 25 mm² 5 7.9 mm 17 mm 15 mm 5.3 mm 11 mm 7.5 mm 7.5 mm 32 mm 1 pcs
704F6MS Klauke Cosses tubulaires standard F-série 156331039 4012078469036 25 mm² 6 7.9 mm 17 mm 15 mm 6.5 mm 11 mm 7.5 mm 7.5 mm 32 mm 1 pcs
704F8MS Klauke Cosses tubulaires standard F-série 156331209 4012078469043 25 mm² 8 7.9 mm 17 mm 17 mm 8.5 mm 11 mm 10 mm 10 mm 34 mm 1 pcs
704F10MS Klauke Cosses tubulaires standard F-série 156331219 4012078468992 25 mm² 10 7.9 mm 17 mm 17 mm 10.5 mm 11 mm 12 mm 12 mm 37 mm 1 pcs
704F12MS Klauke Cosses tubulaires standard F-série 156331389 4012078469005 25 mm² 12 7.9 mm 17 mm 19 mm 13 mm 11 mm 13 mm 13 mm 38 mm 1 pcs
705F6MS Klauke Cosses tubulaires standard F-série 156331049 4012078464703 35 mm² 6 9.2 mm 19 mm 17 mm 6.5 mm 12.5 mm 7.5 mm 7.5 mm 35 mm 1 pcs
705F8MS Klauke Cosses tubulaires standard F-série 156331309 4012078461290 35 mm² 8 9.2 mm 19 mm 18 mm 8.5 mm 12.5 mm 10 mm 10 mm 37 mm 1 pcs
705F10MS Klauke Cosses tubulaires standard F-série 156331319 4012078469050 35 mm² 10 9.2 mm 19 mm 18 mm 10.5 mm 12.5 mm 12 mm 12 mm 40 mm 1 pcs
705F12MS Klauke Cosses tubulaires standard F-série 156331399 4012078464512 35 mm² 12 9.2 mm 19 mm 19 mm 13 mm 12.5 mm 13 mm 13 mm 41 mm 1 pcs
705F14MS Klauke Cosses tubulaires standard F-série 156331619 4012078469081 35 mm² 14 9.2 mm 19 mm 21 mm 15 mm 12.5 mm 14.5 mm 14.5 mm 43 mm 1 pcs
706F6MS Klauke Cosses tubulaires standard F-série 156331059 4012078469173 50 mm² 6 11 mm 21 mm 21 mm 6.5 mm 15 mm 10 mm 10 mm 41 mm 1 pcs
706F8MS Klauke Cosses tubulaires standard F-série 156331509 4012078469197 50 mm² 8 11 mm 21 mm 21 mm 8.5 mm 15 mm 10 mm 10 mm 41 mm 1 pcs
706F10MS Klauke Cosses tubulaires standard F-série 156331409 4012078469104 50 mm² 10 11 mm 21 mm 21 mm 10.5 mm 15 mm 12 mm 12 mm 43 mm 1 pcs
706F12MS Klauke Cosses tubulaires standard F-série 156331419 4012078469128 50 mm² 12 11 mm 21 mm 21 mm 13 mm 15 mm 13 mm 13 mm 46 mm 1 pcs
706F14MS Klauke Cosses tubulaires standard F-série 156331629 4012078469142 50 mm² 14 11 mm 21 mm 23 mm 15 mm 15 mm 14.5 mm 14.5 mm 48 mm 1 pcs
706F16MS Klauke Cosses tubulaires standard F-série 156331719 4012078469159 50 mm² 16 11 mm 21 mm 28 mm 17 mm 15 mm 16 mm 16 mm 50 mm 1 pcs
707F8MS Klauke Cosses tubulaires standard F-série 156331609 4012078469258 70 mm² 8 13 mm 25 mm 25 mm 8.5 mm 17 mm 10 mm 10 mm 46 mm 1 pcs
707F10MS Klauke Cosses tubulaires standard F-série 156331519 4012078469203 70 mm² 10 13 mm 25 mm 25 mm 10.5 mm 17 mm 12 mm 12 mm 48 mm 1 pcs
707F12MS Klauke Cosses tubulaires standard F-série 156331429 4012078463355 70 mm² 12 13 mm 25 mm 25 mm 13 mm 17 mm 13 mm 13 mm 50 mm 1 pcs
707F14MS Klauke Cosses tubulaires standard F-série 156331639 4012078469227 70 mm² 14 13 mm 25 mm 25 mm 15 mm 17 mm 14.5 mm 14.5 mm 52 mm 1 pcs
707F16MS Klauke Cosses tubulaires standard F-série 156331729 4012078469241 70 mm² 16 13 mm 25 mm 25 mm 17 mm 17 mm 16 mm 16 mm 54 mm 1 pcs
708F8MS Klauke Cosses tubulaires standard F-série 156331709 4012078469319 95 mm² 8 14.5 mm 26 mm 28 mm 8.5 mm 19 mm 12 mm 12 mm 52 mm 1 pcs
708F10MS Klauke Cosses tubulaires standard F-série 156331529 4012078469265 95 mm² 10 14.5 mm 26 mm 28 mm 10.5 mm 19 mm 12 mm 12 mm 52 mm 1 pcs
708F12MS Klauke Cosses tubulaires standard F-série 156331439 4012078469272 95 mm² 12 14.5 mm 26 mm 28 mm 13 mm 19 mm 13 mm 13 mm 53 mm 1 pcs
708F14MS Klauke Cosses tubulaires standard F-série 156331649 4012078469289 95 mm² 14 14.5 mm 26 mm 28 mm 15 mm 19 mm 14.5 mm 14.5 mm 55 mm 1 pcs
708F16MS Klauke Cosses tubulaires standard F-série 156331739 4012078469296 95 mm² 16 14.5 mm 26 mm 28 mm 17 mm 19 mm 16 mm 16 mm 56 mm 1 pcs
709F10MS Klauke Cosses tubulaires standard F-série 156331539 4012078469326 120 mm² 10 16.2 mm 30 mm 30 mm 10.5 mm 21 mm 14 mm 14 mm 57 mm 1 pcs
709F12MS Klauke Cosses tubulaires standard F-série 156331449 4012078469333 120 mm² 12 16.2 mm 30 mm 30 mm 13 mm 21 mm 15 mm 15 mm 58 mm 1 pcs
709F14MS Klauke Cosses tubulaires standard F-série 156331659 4012078469357 120 mm² 14 16.2 mm 30 mm 30 mm 15 mm 21 mm 15 mm 15 mm 58 mm 1 pcs
709F16MS Klauke Cosses tubulaires standard F-série 156331749 4012078469364 120 mm² 16 16.2 mm 30 mm 30 mm 17 mm 21 mm 16 mm 16 mm 59 mm 1 pcs
709F20MS Klauke Cosses tubulaires standard F-série 156331839 4012078469388 120 mm² 20 16.2 mm 30 mm 36 mm 21 mm 21 mm 22 mm 22 mm 66 mm 1 pcs
710F10MS Klauke Cosses tubulaires standard F-série 156331549 4012078469401 150 mm² 10 18 mm 32 mm 34 mm 10.5 mm 23 mm 15 mm 16 mm 64 mm 1 pcs
710F12MS Klauke Cosses tubulaires standard F-série 156331459 4012078469418 150 mm² 12 18 mm 32 mm 34 mm 13 mm 23 mm 16 mm 17 mm 65 mm 1 pcs
710F14MS Klauke Cosses tubulaires standard F-série 156331669 4012078469432 150 mm² 14 18 mm 32 mm 34 mm 15 mm 23 mm 18 mm 19 mm 67 mm 1 pcs
710F16MS Klauke Cosses tubulaires standard F-série 156331759 4012078469456 150 mm² 16 18 mm 32 mm 34 mm 17 mm 23 mm 19 mm 20 mm 68 mm 1 pcs
710F20MS Klauke Cosses tubulaires standard F-série 156331849 4012078469470 150 mm² 20 18 mm 32 mm 40 mm 21 mm 23 mm 21 mm 22 mm 70 mm 1 pcs
711F12MS Klauke Cosses tubulaires standard F-série 156331469 4012078463546 185 mm² 12 20.6 mm 35 mm 39 mm 13 mm 26 mm 21.5 mm 19 mm 72 mm 1 pcs
711F14MS Klauke Cosses tubulaires standard F-série 156331679 4012078469500 185 mm² 14 20.6 mm 35 mm 39 mm 15 mm 26 mm 21.5 mm 19 mm 72 mm 1 pcs
711F16MS Klauke Cosses tubulaires standard F-série 156331769 4012078469524 185 mm² 16 20.6 mm 35 mm 39 mm 17 mm 26 mm 21.5 mm 19 mm 72 mm 1 pcs
711F20MS Klauke Cosses tubulaires standard F-série 156331859 4012078469548 185 mm² 20 20.6 mm 35 mm 39 mm 21 mm 26 mm 21.5 mm 19 mm 72 mm 1 pcs
712F10MS Klauke Cosses tubulaires F-série 4012078846325 240 mm² 10 23.1 mm 44 mm 41 mm 10.5 mm 28 mm 16 mm 17 mm 80 mm 1 pcs
712F12MS Klauke Cosses tubulaires standard F-série 156331479 4012078463799 240 mm² 12 23.1 mm 44 mm 41 mm 13 mm 28 mm 16 mm 17 mm 80 mm 1 pcs
712F14MS Klauke Cosses tubulaires standard F-série 156331689 4012078469555 240 mm² 14 23.1 mm 44 mm 41 mm 15 mm 28 mm 19 mm 20 mm 83 mm 1 pcs
712F16MS Klauke Cosses tubulaires standard F-série 156331779 4012078483209 240 mm² 16 23.1 mm 44 mm 41 mm 17 mm 28 mm 19 mm 20 mm 83 mm 1 pcs
712F20MS Klauke Cosses tubulaires standard F-série 156331869 4012078469586 240 mm² 20 23.1 mm 44 mm 41 mm 21 mm 28 mm 21 mm 22 mm 85 mm 1 pcs
713F12MS Klauke Cosses tubulaires standard F-série 156331489 4012078469630 300 mm² 12 26.1 mm 44 mm 47 mm 13 mm 32 mm 19 mm 22 mm 96 mm 1 pcs
713F14MS Klauke Cosses tubulaires standard F-série 156331699 4012078469654 300 mm² 14 26.1 mm 44 mm 47 mm 15 mm 32 mm 19 mm 22 mm 96 mm 1 pcs
713F16MS Klauke Cosses tubulaires standard F-série 156331789 4012078469678 300 mm² 16 26.1 mm 44 mm 47 mm 17 mm 32 mm 19 mm 22 mm 96 mm 1 pcs
Sous réserve de modifications
