Cosse tubulaire coudée 45°, Cu 6 - 400 mm2, sans trou d'inspection

Propriétés

Vérsion standard, coudée 45°, sans trou d'inspection

- pour les conducteurs multibrins, par example VDE 0295 classe 2
- pour certains conducteurs sectoriels mis en forme (rond)
- avec et sans trou d'inspection

Matériel:
- Cu selon EN 13600

Surface:
- étamée par électrolyse

Information:
- également disponible avec trou d'inspection, réf avec le marquage en fin "MS"

Non approuvé pour le domaine de la défense et de la technologie nucléaire

Spécifications techniques

angle de raccordement
45 degrés
forme de la plage
forme annulaire
classe de conducteur
cl.2 = multifilaire
plage étroite
Non
isolé
Non
avec trou d'inspection
Non
matière
cuivre
surface
étamé
nombre de trous de montage
1
marque
KLAUKE

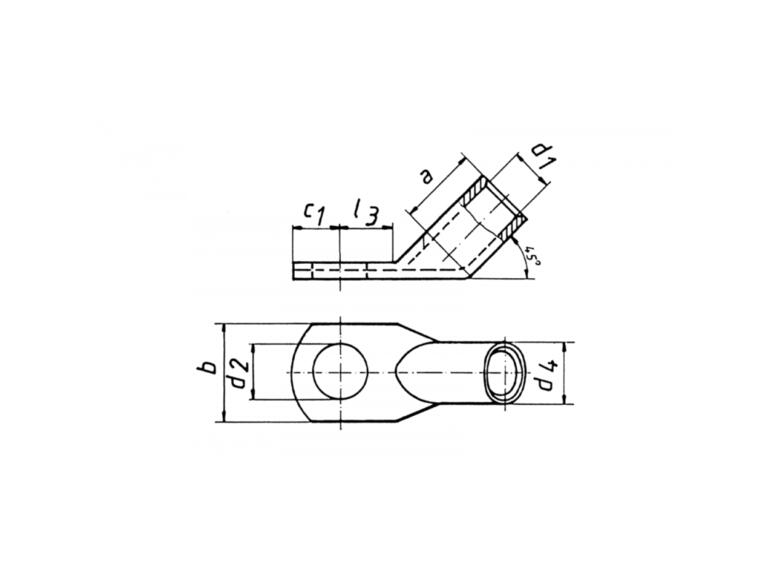

Quantité Réf. Bezeichnung No. E Stock EAN section nominale mesure de filetage (métrique) d1 a b d2 d4 c1 l3 UV Unité
41R545 Klauke cosses tubulaires d'angle 156310041 4012078467360 6 mm² 5 3.5 mm 9 mm 10 mm 5.5 mm 6.5 mm 7.5 mm 9 mm 1 pcs
41R645 Klauke cosses tubulaires d'angle 156310141 4012078467377 6 mm² 6 3.5 mm 9 mm 12 mm 6.5 mm 6.5 mm 7.5 mm 10 mm 1 pcs
41R845 Klauke cosses tubulaires d'angle 156310241 4012078467384 6 mm² 8 3.5 mm 9 mm 14 mm 8.5 mm 6.5 mm 10 mm 13 mm 1 pcs
41R1045 Klauke cosses tubulaires d'angle 156310341 4012078463560 6 mm² 10 3.5 mm 9 mm 17 mm 10.5 mm 6.5 mm 12 mm 15 mm 1 pcs
41R1245 Klauke cosses tubulaires d'angle 156310441 4012078467353 6 mm² 12 3.5 mm 9 mm 19 mm 13 mm 6.5 mm 13 mm 17 mm 1 pcs
42R545 Klauke cosses tubulaires d'angle 156310051 4012078467414 10 mm² 5 4.5 mm 10 mm 12 mm 5.5 mm 7 mm 6.5 mm 10 mm 1 pcs
42R645MS Klauke cosses tubulaires d'angle 10 mm² 6 4.5 mm 10 mm 12 mm 6.5 mm 7 mm 6.5 mm 10 mm 50 pcs
42R645 Klauke cosses tubulaires d'angle 156310151 4012078467421 10 mm² 6 4.5 mm 10 mm 12 mm 6.5 mm 7 mm 6.5 mm 10 mm 1 pcs
42R845 Klauke cosses tubulaires d'angle 156310251 4012078467438 10 mm² 8 4.5 mm 10 mm 15 mm 8.5 mm 7 mm 10 mm 13 mm 1 pcs
42R1045 Klauke cosses tubulaires d'angle 156310351 4012078467391 10 mm² 10 4.5 mm 10 mm 17 mm 10.5 mm 7 mm 12 mm 15 mm 1 pcs
42R1245 Klauke cosses tubulaires d'angle 156310451 4012078467407 10 mm² 12 4.5 mm 10 mm 19 mm 13 mm 7 mm 13 mm 18 mm 1 pcs
43R545 Klauke cosses tubulaires d'angle 156310061 4012078467469 16 mm² 5 5.5 mm 13 mm 12 mm 5.5 mm 8.5 mm 7.5 mm 10 mm 1 pcs
43R645 Klauke cosses tubulaires d'angle 156310161 4012078467476 16 mm² 6 5.5 mm 13 mm 12 mm 6.5 mm 8.5 mm 7.5 mm 11 mm 1 pcs
43R845 Klauke cosses tubulaires d'angle 156310261 4012078462235 16 mm² 8 5.5 mm 13 mm 15 mm 8.5 mm 8.5 mm 10 mm 13 mm 1 pcs
43R1045 Klauke cosses tubulaires d'angle 156310361 4012078467445 16 mm² 10 5.5 mm 13 mm 17 mm 10.5 mm 8.5 mm 12 mm 15 mm 1 pcs
44R545 Klauke cosses tubulaires d'angle 156310071 4012078462228 25 mm² 5 7 mm 15 mm 14 mm 5.5 mm 10 mm 7.5 mm 11 mm 1 pcs
44R645 Klauke cosses tubulaires d'angle 156310171 4012078467513 25 mm² 6 7 mm 15 mm 14 mm 6.5 mm 10 mm 7.5 mm 11 mm 1 pcs
44R645MS Klauke cosses tubulaires d'angle 25 mm² 6 7 mm 15 mm 14 mm 6.5 mm 10 mm 7.5 mm 11 mm 25 pcs
44R845 Klauke cosses tubulaires d'angle 156310271 4012078467520 25 mm² 8 7 mm 15 mm 16 mm 8.5 mm 10 mm 10 mm 13 mm 1 pcs
44R1045 Klauke cosses tubulaires d'angle 156310371 4012078467483 25 mm² 10 7 mm 15 mm 18 mm 10.5 mm 10 mm 12 mm 15 mm 1 pcs
44R1245 Klauke cosses tubulaires d'angle 156310471 4012078467490 25 mm² 12 7 mm 15 mm 19 mm 13 mm 10 mm 13 mm 18 mm 1 pcs
44R1445 Klauke cosses tubulaires d'angle 156310571 4012078467506 25 mm² 14 7 mm 15 mm 21 mm 15 mm 10 mm 14.5 mm 20 mm 1 pcs
45R645 Klauke cosses tubulaires d'angle 156310081 4012078467568 35 mm² 6 8.5 mm 17 mm 17 mm 6.5 mm 12 mm 7.5 mm 11 mm 1 pcs
45R645MS Klauke cosses tubulaires d'angle 35 mm² 6 8.5 mm 17 mm 17 mm 6.5 mm 12 mm 7.5 mm 11 mm 25 pcs
45R845 Klauke cosses tubulaires d'angle 156310181 4012078467575 35 mm² 8 8.5 mm 17 mm 17 mm 8.5 mm 12 mm 10 mm 13 mm 1 pcs
45R1045 Klauke cosses tubulaires d'angle 156310281 4012078467537 35 mm² 10 8.5 mm 17 mm 19 mm 10.5 mm 12 mm 12 mm 15 mm 1 pcs
45R1245 Klauke cosses tubulaires d'angle 156310381 4012078467544 35 mm² 12 8.5 mm 17 mm 21 mm 13 mm 12 mm 13 mm 18 mm 1 pcs
45R1445 Klauke cosses tubulaires d'angle 156310481 4012078467551 35 mm² 14 8.5 mm 17 mm 21 mm 15 mm 12 mm 14.5 mm 20 mm 1 pcs
45R1645 Klauke cosses tubulaires d'angle 156310581 4012078465885 35 mm² 16 8.5 mm 17 mm 26 mm 17 mm 12 mm 16 mm 22 mm 1 pcs
46R645MS Klauke cosses tubulaires d'angle 50 mm² 6 10 mm 19 mm 20 mm 6.5 mm 14 mm 10 mm 13 mm 25 pcs
46R645 Klauke cosses tubulaires d'angle 156310091 4012078467636 50 mm² 6 10 mm 19 mm 20 mm 6.5 mm 14 mm 10 mm 13 mm 1 pcs
46R845 Klauke cosses tubulaires d'angle 156310191 4012078467643 50 mm² 8 10 mm 19 mm 20 mm 8.5 mm 14 mm 10 mm 13 mm 1 pcs
46R1045 Klauke cosses tubulaires d'angle 156310291 4012078467582 50 mm² 10 10 mm 19 mm 20 mm 10.5 mm 14 mm 12 mm 16 mm 1 pcs
46R1245 Klauke cosses tubulaires d'angle 156310391 4012078467599 50 mm² 12 10 mm 19 mm 23 mm 13 mm 14 mm 13 mm 18 mm 1 pcs
46R1445 Klauke cosses tubulaires d'angle 156310491 4012078467605 50 mm² 14 10 mm 19 mm 23 mm 15 mm 14 mm 14.5 mm 20 mm 1 pcs
46R1645 Klauke cosses tubulaires d'angle 156310591 4012078467612 50 mm² 16 10 mm 19 mm 28 mm 17 mm 14 mm 16 mm 22 mm 1 pcs
47R645 Klauke cosses tubulaires d'angle 156310101 4012078467704 70 mm² 6 12 mm 21 mm 23 mm 6.5 mm 16.5 mm 10 mm 13 mm 1 pcs
47R845 Klauke cosses tubulaires d'angle 156310201 4012078464543 70 mm² 8 12 mm 21 mm 23 mm 8.5 mm 16.5 mm 10 mm 14 mm 1 pcs
47R1045 Klauke cosses tubulaires d'angle 156310301 4012078467650 70 mm² 10 12 mm 21 mm 23 mm 10.5 mm 16.5 mm 12 mm 16 mm 1 pcs
47R1245 Klauke cosses tubulaires d'angle 156310401 4012078467667 70 mm² 12 12 mm 21 mm 23 mm 13 mm 16.5 mm 13 mm 18 mm 1 pcs
47R1445 Klauke cosses tubulaires d'angle 156310501 4012078467674 70 mm² 14 12 mm 21 mm 23 mm 15 mm 16.5 mm 14.5 mm 20 mm 1 pcs
47R1645 Klauke cosses tubulaires d'angle 156310601 4012078467681 70 mm² 16 12 mm 21 mm 28 mm 17 mm 16.5 mm 16 mm 22 mm 1 pcs
47R2045 Klauke cosses tubulaires d'angle 156310701 4012078467698 70 mm² 20 12 mm 21 mm 30 mm 21 mm 16.5 mm 19 mm 24 mm 1 pcs
48R845 Klauke cosses tubulaires d'angle 156310111 4012078467742 95 mm² 8 13.5 mm 25 mm 26 mm 8.5 mm 18 mm 12 mm 14 mm 1 pcs
48R1045 Klauke cosses tubulaires d'angle 156310211 4012078465120 95 mm² 10 13.5 mm 25 mm 26 mm 10.5 mm 18 mm 12 mm 17 mm 1 pcs
48R1245 Klauke cosses tubulaires d'angle 156310311 4012078465151 95 mm² 12 13.5 mm 25 mm 26 mm 13 mm 18 mm 13 mm 18 mm 1 pcs
48R1645 Klauke cosses tubulaires d'angle 156310511 4012078467728 95 mm² 16 13.5 mm 25 mm 26 mm 17 mm 18 mm 16 mm 22 mm 1 pcs
48R2045 Klauke cosses tubulaires d'angle 156310611 4012078467735 95 mm² 20 13.5 mm 25 mm 36 mm 21 mm 18 mm 22 mm 24 mm 1 pcs
49R845 Klauke cosses tubulaires d'angle 156310121 4012078467797 120 mm² 8 15 mm 26 mm 28 mm 8.5 mm 19.5 mm 14 mm 16 mm 1 pcs
49R1045 Klauke cosses tubulaires d'angle 156310221 4012078464437 120 mm² 10 15 mm 26 mm 28 mm 10.5 mm 19.5 mm 14 mm 17 mm 1 pcs
49R1245 Klauke cosses tubulaires d'angle 156310321 4012078467759 120 mm² 12 15 mm 26 mm 28 mm 13 mm 19.5 mm 14 mm 18 mm 1 pcs
49R1445 Klauke cosses tubulaires d'angle 156310421 4012078467766 120 mm² 14 15 mm 26 mm 28 mm 15 mm 19.5 mm 15 mm 20 mm 1 pcs
49R1645 Klauke cosses tubulaires d'angle 156310521 4012078467773 120 mm² 16 15 mm 26 mm 30 mm 17 mm 19.5 mm 16 mm 22 mm 1 pcs
49R2045 Klauke cosses tubulaires d'angle 156310621 4012078467780 120 mm² 20 15 mm 26 mm 36 mm 21 mm 19.5 mm 22 mm 24 mm 1 pcs
50R845 Klauke Cosses tubulaires d'angle 156310131 4012078467858 150 mm² 8 16.5 mm 30 mm 31 mm 8.5 mm 21 mm 14 mm 16 mm 1 pcs
50R1045 Klauke Cosses tubulaires d'angle 156310231 4012078467803 150 mm² 10 16.5 mm 30 mm 31 mm 10.5 mm 21 mm 14 mm 17 mm 1 pcs
50R1245 Klauke Cosses tubulaires d'angle 156310331 4012078467810 150 mm² 12 16.5 mm 30 mm 31 mm 13 mm 21 mm 15 mm 18 mm 1 pcs
50R1445 Klauke Cosses tubulaires d'angle 156310431 4012078467827 150 mm² 14 16.5 mm 30 mm 31 mm 15 mm 21 mm 15 mm 20 mm 1 pcs
50R1645 Klauke Cosses tubulaires d'angle 156310531 4012078467834 150 mm² 16 16.5 mm 30 mm 31 mm 17 mm 21 mm 16 mm 22 mm 1 pcs
50R2045 Klauke Cosses tubulaires d'angle 156310631 4012078467841 150 mm² 20 16.5 mm 30 mm 36 mm 21 mm 21 mm 22 mm 24 mm 1 pcs
51R1045 Klauke Cosses tubulaires d'angle 4012078463171 185 mm² 10 19 mm 30 mm 35 mm 10.5 mm 24 mm 18 mm 22 mm 10 pcs
51R1245 Klauke Cosses tubulaires d'angle 4012078465915 185 mm² 12 19 mm 30 mm 35 mm 13 mm 24 mm 18 mm 22 mm 10 pcs
51R1445 Klauke Cosses tubulaires d'angle 4012078467865 185 mm² 14 19 mm 30 mm 35 mm 15 mm 24 mm 18 mm 22 mm 10 pcs
51R1645 Klauke Cosses tubulaires d'angle 4012078463058 185 mm² 16 19 mm 30 mm 35 mm 17 mm 24 mm 18 mm 22 mm 10 pcs
51R2045 Klauke Cosses tubulaires d'angle 4012078467872 185 mm² 20 19 mm 30 mm 39 mm 21 mm 24 mm 22 mm 24 mm 10 pcs
52R1045 Klauke Cosses tubulaires angulaires 4012078467889 240 mm² 10 21 mm 35 mm 39 mm 10.5 mm 26 mm 21.5 mm 22 mm 10 pcs
52R1245 Klauke Cosses tubulaires angulaires 4012078465878 240 mm² 12 21 mm 35 mm 39 mm 13 mm 26 mm 21.5 mm 22 mm 10 pcs
52R1645 Klauke Cosses tubulaires angulaires 4012078467902 240 mm² 16 21 mm 35 mm 39 mm 17 mm 26 mm 21.5 mm 22 mm 10 pcs
52R2045 Klauke Cosses tubulaires angulaires 4012078467919 240 mm² 20 21 mm 35 mm 39 mm 21 mm 26 mm 21.5 mm 24 mm 10 pcs
53R1245 Klauke Cosses tubulaires angulaires 4012078467926 300 mm² 12 23.5 mm 44 mm 43 mm 13 mm 29.5 mm 24 mm 24 mm 5 pcs
53R1445 Klauke Cosses tubulaires angulaires 4012078467933 300 mm² 14 23.5 mm 44 mm 43 mm 15 mm 29.5 mm 24 mm 24 mm 5 pcs
53R1645 Klauke Cosses tubulaires angulaires 4012078467940 300 mm² 16 23.5 mm 44 mm 43 mm 17 mm 29.5 mm 24 mm 24 mm 5 pcs
53R2045 Klauke Cosses tubulaires angulaires 4012078467957 300 mm² 20 23.5 mm 44 mm 43 mm 21 mm 29.5 mm 24 mm 24 mm 5 pcs
54R1245 Klauke Cosses tubulaires angulaires 4012078467964 400 mm² 12 27 mm 44 mm 49 mm 13 mm 34 mm 24 mm 24 mm 5 pcs
54R1445 Klauke Cosses tubulaires angulaires 4012078467971 400 mm² 14 27 mm 44 mm 49 mm 15 mm 34 mm 24 mm 24 mm 5 pcs
54R1645 Klauke Cosses tubulaires angulaires 4012078467988 400 mm² 16 27 mm 44 mm 49 mm 17 mm 34 mm 24 mm 24 mm 5 pcs
54R2045 Klauke Cosses tubulaires angulaires 4012078467995 400 mm² 20 27 mm 44 mm 49 mm 21 mm 34 mm 24 mm 24 mm 5 pcs
Sous réserve de modifications
