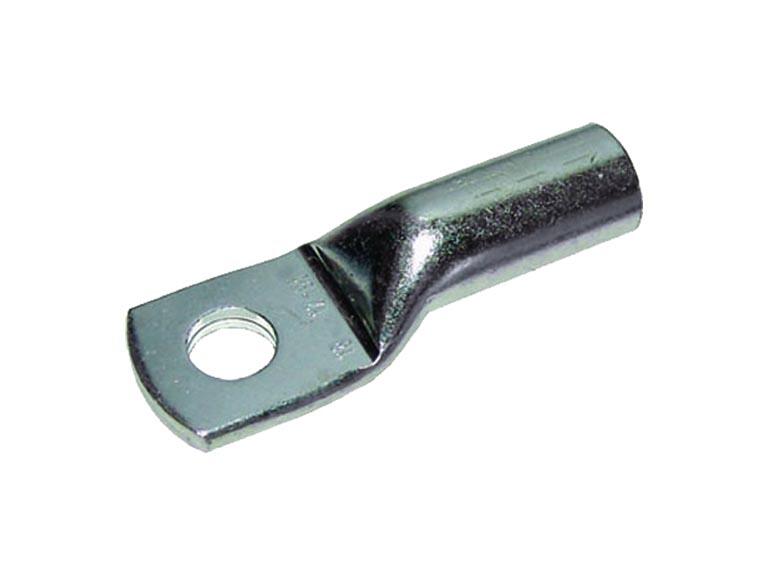

Cosses tubulaires à sertir 45°, série R

Propriétés

Cosse tubulaire à sertir INTERCABLE standard, selon version UL, pour conducteurs multiples et fins, pour conducteurs compacts multiples et fins, matière selon DIN EN 13600, surface étamée galvaniquement

Approuvé pour le domaine de la défense et de la technologie nucléaire

Spécifications techniques

Cosses tubulaires d'angle
angle de raccordement
45 degrés
forme de la plage
forme annulaire
classe de conducteur
plusieurs
plage étroite
Non
isolé
Non
avec trou d'inspection
Non
matière
cuivre
surface
étamé
nombre de trous de montage
1
marque
Intercable
Quantité Réf. No. E Stock EAN section nominale mesure de filetage (métrique) d1 a b d2 d3 UV Unité
ICR10545 156381027 8014212191922 10 mm² 5 4.5 mm 9 mm 12 mm 5.3 mm 7 mm 1 pcs
ICR10645 156381037 8014212191946 10 mm² 6 4.5 mm 9 mm 12 mm 6.4 mm 7 mm 1 pcs
ICR10845 156381047 8014212191977 10 mm² 8 4.5 mm 9 mm 15 mm 8.4 mm 7 mm 1 pcs
ICR16545 156381127 8014212199041 16 mm² 5 5.5 mm 12 mm 12 mm 5.3 mm 8.5 mm 25 pcs
ICR16645 156381137 8014212192455 16 mm² 6 5.5 mm 12 mm 12 mm 6.4 mm 8.5 mm 1 pcs
ICR16845 156381147 8014212192479 16 mm² 8 5.5 mm 12 mm 15 mm 8.4 mm 8.5 mm 1 pcs
ICR161045 156381157 8014212192400 16 mm² 10 5.5 mm 12 mm 18 mm 10.5 mm 8.5 mm 1 pcs
ICR25645 156381237 8014212192851 25 mm² 6 7 mm 14 mm 15 mm 6.4 mm 10 mm 25 pcs
ICR25845 156381247 8014212192875 25 mm² 8 7 mm 14 mm 16 mm 8.4 mm 10 mm 1 pcs
ICR251045 156381257 8014212192783 25 mm² 10 7 mm 14 mm 18 mm 10.5 mm 10 mm 1 pcs
ICR251245 156381267 8014212192813 25 mm² 12 7 mm 14 mm 20 mm 13 mm 10 mm 1 pcs
ICR35645 156381337 8014212193087 35 mm² 6 8.5 mm 16 mm 17 mm 6.4 mm 12 mm 1 pcs
ICR35845 156381347 8014212193117 35 mm² 8 8.5 mm 16 mm 17 mm 8.4 mm 12 mm 1 pcs
ICR351045 156381357 8014212193018 35 mm² 10 8.5 mm 16 mm 20 mm 10.5 mm 12 mm 1 pcs
ICR351245 156381367 8014212193049 35 mm² 12 8.5 mm 16 mm 22 mm 13 mm 12 mm 1 pcs
ICR50845 156381447 8014212193360 50 mm² 8 10 mm 18 mm 20 mm 8.4 mm 14 mm 1 pcs
ICR501045 156381457 8014212193216 50 mm² 10 10 mm 18 mm 20 mm 10.5 mm 14 mm 1 pcs
ICR501245 156381467 8014212193261 50 mm² 12 10 mm 18 mm 23 mm 13 mm 14 mm 1 pcs
ICR70845 156381547 8014212193636 70 mm² 8 12 mm 20 mm 24 mm 8.4 mm 16.5 mm 1 pcs
ICR701045 156381557 8014212193513 70 mm² 10 12 mm 20 mm 24 mm 10.5 mm 16.5 mm 1 pcs
ICR701245 156381567 8014212193551 70 mm² 12 12 mm 20 mm 24 mm 13 mm 16.5 mm 1 pcs
ICR95845 156381647 8014212193858 95 mm² 8 13.5 mm 22 mm 26 mm 8.4 mm 18 mm 1 pcs
ICR951045 156381657 8014212193704 95 mm² 10 13.5 mm 22 mm 26 mm 10.5 mm 18 mm 1 pcs
ICR951245 156381667 8014212193759 95 mm² 12 13.5 mm 22 mm 26 mm 13 mm 18 mm 1 pcs
ICR120845 156382047 8014212192196 120 mm² 8 15 mm 25 mm 29 mm 8.4 mm 20 mm 1 pcs
ICR1201045 156382057 8014212192035 120 mm² 10 15 mm 25 mm 29 mm 10.5 mm 20 mm 1 pcs
ICR1201245 156382067 8014212192080 120 mm² 12 15 mm 25 mm 29 mm 13 mm 20 mm 1 pcs
ICR1201645 156382087 8014212192141 120 mm² 16 15 mm 25 mm 30 mm 17 mm 20 mm 1 pcs
ICR150845 156382147 8014212195678 150 mm² 8 16.8 mm 28 mm 31 mm 8.4 mm 21.3 mm 1 pcs
ICR1501045 156382157 8014212192257 150 mm² 10 16.8 mm 28 mm 31 mm 10.5 mm 21.3 mm 1 pcs
ICR1501245 156382167 8014212192288 150 mm² 12 16.8 mm 28 mm 31 mm 13 mm 21.3 mm 1 pcs
ICR1501645 156382187 8014212192325 150 mm² 16 16.8 mm 28 mm 31 mm 17 mm 21.3 mm 1 pcs
ICR1851045 156382257 8014212192523 185 mm² 10 19 mm 29 mm 35 mm 10.5 mm 24 mm 1 pcs
ICR1851245 156382267 8014212192554 185 mm² 12 19 mm 29 mm 35 mm 13 mm 24 mm 1 pcs
ICR1851645 156382287 8014212192585 185 mm² 16 19 mm 29 mm 35 mm 17 mm 24 mm 1 pcs
ICR1852045 156382297 8014212192615 185 mm² 20 19 mm 29 mm 35 mm 21 mm 24 mm 1 pcs
ICR2401245 156382467 8014212192660 240 mm² 12 21 mm 29 mm 38 mm 13 mm 26 mm 1 pcs
ICR2401645 156382487 8014212192707 240 mm² 16 21 mm 29 mm 38 mm 17 mm 26 mm 1 pcs
ICR2402045 156382497 8014212192745 240 mm² 20 21 mm 29 mm 38 mm 21 mm 26 mm 1 pcs
Sous réserve de modifications
