Cosses tubulaires à sertir à fourche, série R

Propriétés

Cosse tubulaire à sertir INTERCABLE standard, selon version UL, pour conducteurs multiples et fins, pour conducteurs compacts multiples et fins, matière selon DIN EN 13600, surface étamée galvaniquement

Approuvé pour le domaine de la défense et de la technologie nucléaire

Spécifications techniques

Cosse tubulaire à sertir
angle de raccordement
180° (horizontal)
forme de la plage
forme de fourche
classe de conducteur
plusieurs
plage étroite
Non
isolé
Non
avec trou d'inspection
Non
matière
cuivre
surface
étamé
marque
Intercable

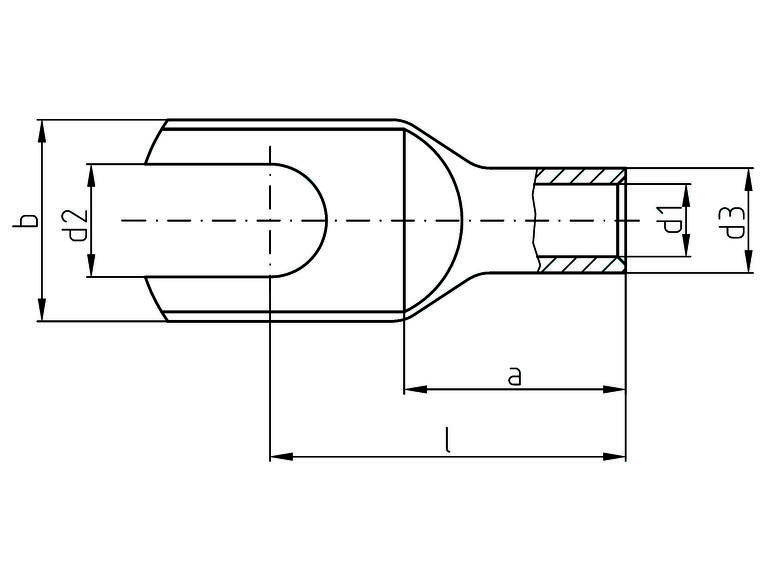

Quantité Réf. No. E Stock EAN section nominale mesure de filetage (métrique) d1 a b d2 d3 l UV Unité
ICR0753G 156310107 8014212198792 0.5 mm² 3 1.4 mm 6 mm 6.5 mm 3.2 mm 3 mm 12.5 mm 1 pcs
ICR0754G 156310117 8014212198808 0.5 mm² 4 1.4 mm 6 mm 8.5 mm 4.3 mm 3 mm 14 mm 1 pcs
ICR0755G 156310127 8014212198815 0.5 mm² 5 1.4 mm 6 mm 10 mm 5.3 mm 3 mm 15 mm 1 pcs
ICR13G 156310407 8014212198822 1 mm² 3 1.9 mm 6 mm 6.5 mm 3.2 mm 3.9 mm 13.5 mm 1 pcs
ICR14G 156310417 8014212198839 1 mm² 4 1.9 mm 6 mm 8.5 mm 4.3 mm 3.9 mm 15 mm 1 pcs
ICR15G 156310427 8014212198846 1 mm² 5 1.9 mm 6 mm 10 mm 5.3 mm 3.9 mm 16 mm 1 pcs
ICR16G 156310437 8014212198853 1 mm² 6 1.9 mm 6 mm 11 mm 6.4 mm 3.9 mm 18 mm 1 pcs
ICR24G 156310517 8014212198860 2.5 mm² 4 2.4 mm 6.5 mm 8.5 mm 4.3 mm 4.4 mm 15 mm 1 pcs
ICR25G 156310527 8014212198877 2.5 mm² 5 2.4 mm 6.5 mm 10 mm 5.3 mm 4.4 mm 16 mm 1 pcs
ICR26G 156310537 8014212198884 2.5 mm² 6 2.4 mm 6.5 mm 11 mm 6.4 mm 4.4 mm 18 mm 1 pcs
ICR28G 156310547 8014212198891 2.5 mm² 8 2.4 mm 6.5 mm 13 mm 8.4 mm 4.4 mm 20 mm 1 pcs
ICR44G 156310717 8014212198907 4 mm² 4 3 mm 8 mm 8.5 mm 4.3 mm 5 mm 17 mm 1 pcs
ICR45G 156310727 8014212198914 4 mm² 5 3 mm 8 mm 10 mm 5.3 mm 5 mm 18 mm 1 pcs
ICR46G 156310737 8014212198921 4 mm² 6 3 mm 8 mm 11 mm 6.4 mm 5 mm 20 mm 1 pcs
ICR48G 156310747 8014212198938 4 mm² 8 3 mm 8 mm 14 mm 8.4 mm 5 mm 22 mm 1 pcs
Sous réserve de modifications
