940809

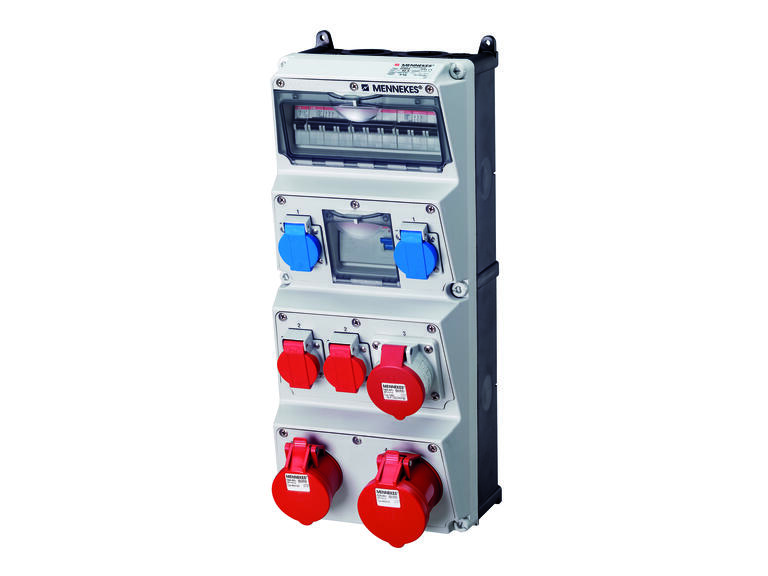

MENNEKES Steckdosen-Kombination AMAXX®
Eigenschaften
anschlussfertig verdrahtet
seitlich anscharniert
Absicherung unter transparenter Betätigungsklappe
Oberteil elektrograu RAL 7035
Gehäuse und Doseneinsatz aus AMAPLAST®
Technische Daten
- CEE-Steckdose - 16 A
- 2x16A5p400V
- CEE-Steckdose - 32 A
- 1x32A5p400V
- CEE-Steckdose - 63 A
- ohne
- CEE-Steckdose - 125A
- ohne
- Sonstige Einbauten und/oder Leerplätze
- 4
- Absicherung
- LS-Schalter
- FI-Schutzschalter
- FI mit IFN 0,03 A (Standard)
- Werkstoff des Gehäuses
- Kunststoff
- Einspeisung/Anschlussmöglichkeit
- 1 Leitung (Stichleitung)
- Art des Netzanschlusses
- M40
- Handhabung
- Wandmontage
- Schutzart (IP)
- IP44
- Militärausführung
- Nein
- Farbe
- grau
- Höhe
- 520 mm
- Breite
- 225 mm
- Tiefe
- 185 mm
- Marke
- MENNEKES
- Anschlussklemmen
- für 2 Leitungen bis 5x25mm2 flexibel max 16mm2
- Typ 23 - Anbausteckdose
- 2
- Absicherung FI
- 1 FI 63 A, 4 p, 0,03 A
- 1. Absicherung LS
- 1 LS 32 A, 3 p, C
- 2. Absicherung LS
- 2 LS 16 A, 3 p, C
- 3. Absicherung LS
- 1 LS 16 A, 1 p, C
- Typ 25 - Anbausteckdose
- 2
- 1. Leitungseinführung
- je 2x M40 oben / unten (verschlossen)
- 2. Leitungseinführung
- je 2x M20 oben / unten (verschlossen)
- Anschlusswerte
- Vorsicherung max. 63 A / INA 45 A / RDF 0.35
Änderungen vorbehalten
