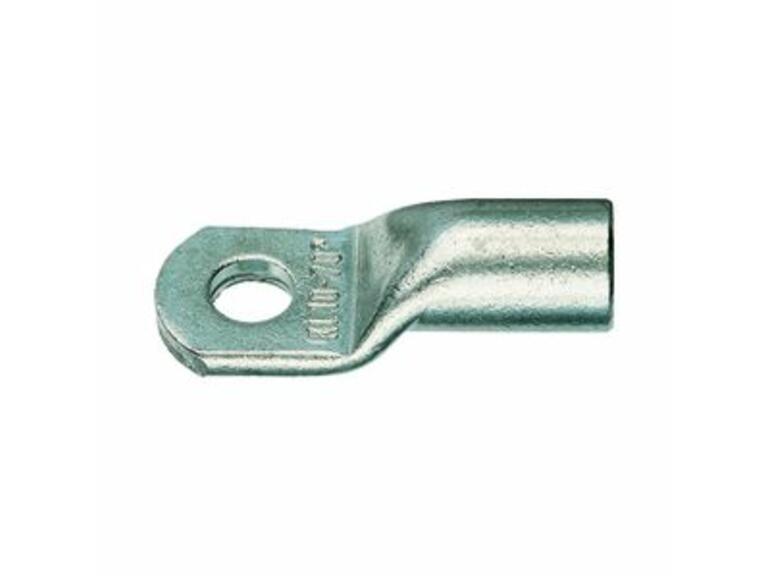

Rohrkabelschuhe, Cu 6 - 400 mm2, ohne Sichtloch

Eigenschaften

Normalausführung ohne Sichtloch

- Für mehrdrähtige Rundleiter z.B. VDE 0295 Klasse 2
- Für rundgedrückte mehrdrähtige Sektorleiter
- Optimale Material- und Verpresseigentschaften durch geglühtes Material
- Plane Auflagefläche und präzise Endenbearbeitung zur einfachen Kabeleinführung

Werkstoff:
- Cu gemäss EN 13600

Oberfläche:
- galvanisch verzinnt

Bestellinfo:
- auch mit Sichtloch lieferbar, bei Artikel-Nummer am Schluss"MS"

Nicht zugelassen für den Bereich Wehr- und Kerntechnik

Technische Daten

Klauke Rohrkabelschuh Standard
Anschlusswinkel
180° (horizontal)
Flanschform
Ringform
Leiter-Klasse
Kl.2 = mehrdrähtig
Schmale Flanschausführung
Nein
Isoliert
Nein
Mit Sichtloch
Nein
Werkstoff
Kupfer
Oberflächenschutz
verzinnt
Anzahl der Befestigungslöcher
1
Marke
KLAUKE
Menge Art.Nr. Lager EAN Nennquerschnitt Anschlussgewindemaß (metrisch) d1 a b d2 d4 c1 c2 l VE Einheit
1R5 4012078001915 6 mm² 5 3.5 mm 9 mm 10 mm 5.5 mm 6.5 mm 6.5 mm 7.5 mm 21 mm 100 Stk
1R6 4012078037549 6 mm² 6 3.5 mm 9 mm 12 mm 6.5 mm 6.5 mm 6.5 mm 7.5 mm 21 mm 100 Stk
1R8 4012078001939 6 mm² 8 3.5 mm 9 mm 15 mm 8.5 mm 6.5 mm 10 mm 10 mm 23 mm 100 Stk
1R10 4012078001946 6 mm² 10 3.5 mm 9 mm 17 mm 10.5 mm 6.5 mm 12 mm 12 mm 25 mm 100 Stk
1R12 4012078001953 6 mm² 12 3.5 mm 9 mm 19 mm 13 mm 6.5 mm 13 mm 13 mm 28 mm 100 Stk
2R5 4012078001960 10 mm² 5 4.5 mm 10 mm 12 mm 5.5 mm 7 mm 6.5 mm 7.5 mm 22 mm 100 Stk
2R6 4012078001977 10 mm² 6 4.5 mm 10 mm 12 mm 6.5 mm 7 mm 6.5 mm 7.5 mm 22 mm 100 Stk
2R8 10 mm² 8 4.5 mm 10 mm 15 mm 8.5 mm 7 mm 10 mm 10 mm 25 mm 100 Stk
2R10 4012078001991 10 mm² 10 4.5 mm 10 mm 17 mm 10.5 mm 7 mm 12 mm 12 mm 27 mm 100 Stk
2R12 4012078002004 10 mm² 12 4.5 mm 10 mm 19 mm 13 mm 7 mm 13 mm 13 mm 29 mm 100 Stk
4R6 4012078002073 25 mm² 6 7 mm 15 mm 14 mm 6.5 mm 10 mm 7.5 mm 7.5 mm 30 mm 100 Stk
4R8 4012078002080 25 mm² 8 7 mm 15 mm 16 mm 8.5 mm 10 mm 10 mm 10 mm 32 mm 100 Stk
4R10 4012078001175 25 mm² 10 7 mm 15 mm 18 mm 10.5 mm 10 mm 12 mm 12 mm 34 mm 100 Stk
4R12 4012078466097 25 mm² 12 7 mm 15 mm 19 mm 13 mm 10 mm 13 mm 13 mm 35 mm 25 Stk
4R14 4012078466103 25 mm² 14 7 mm 15 mm 21 mm 15 mm 10 mm 14.5 mm 14.5 mm 38 mm 25 Stk
5R6 4012078002110 35 mm² 6 8.5 mm 17 mm 17 mm 6.5 mm 12 mm 7.5 mm 7.5 mm 32 mm 100 Stk
5R8 4012078002127 35 mm² 8 8.5 mm 17 mm 17 mm 8.5 mm 12 mm 10 mm 10 mm 34 mm 100 Stk
5R10 4012078002134 35 mm² 10 8.5 mm 17 mm 19 mm 10.5 mm 12 mm 12 mm 12 mm 37 mm 100 Stk
5R12 4012078002141 35 mm² 12 8.5 mm 17 mm 21 mm 13 mm 12 mm 13 mm 13 mm 38 mm 100 Stk
5R14 4012078466141 35 mm² 14 8.5 mm 17 mm 21 mm 15 mm 12 mm 14.5 mm 14.5 mm 40 mm 25 Stk
5R16 4012078466158 35 mm² 16 8.5 mm 17 mm 26 mm 17 mm 12 mm 16 mm 16 mm 42 mm 25 Stk
6R6 4012078463140 50 mm² 6 10 mm 19 mm 20 mm 6.5 mm 14 mm 10 mm 10 mm 37 mm 25 Stk
6R8 4012078075824 50 mm² 8 10 mm 19 mm 20 mm 8.5 mm 14 mm 10 mm 10 mm 37 mm 50 Stk
6R10 4012078075282 50 mm² 10 10 mm 19 mm 20 mm 10.5 mm 14 mm 12 mm 12 mm 39 mm 50 Stk
6R12 4012078075770 50 mm² 12 10 mm 19 mm 23 mm 13 mm 14 mm 13 mm 13 mm 43 mm 50 Stk
6R14 4012078463379 50 mm² 14 10 mm 19 mm 23 mm 15 mm 14 mm 14.5 mm 14.5 mm 45 mm 25 Stk
6R16 4012078461443 50 mm² 16 10 mm 19 mm 28 mm 17 mm 14 mm 16 mm 16 mm 46 mm 25 Stk
6R20 4012078463362 50 mm² 20 10 mm 19 mm 30 mm 21 mm 14 mm 19 mm 19 mm 48 mm 25 Stk
7R6 4012078466554 70 mm² 6 12 mm 21 mm 23 mm 6.5 mm 16.5 mm 10 mm 10 mm 43 mm 25 Stk
7R8 4012078075299 70 mm² 8 12 mm 21 mm 23 mm 8.5 mm 16.5 mm 10 mm 10 mm 43 mm 25 Stk
7R10 4012078074865 70 mm² 10 12 mm 21 mm 23 mm 10.5 mm 16.5 mm 12 mm 12 mm 44 mm 50 Stk
7R12 4012078075527 70 mm² 12 12 mm 21 mm 23 mm 13 mm 16.5 mm 13 mm 13 mm 46 mm 50 Stk
7R14 70 mm² 14 12 mm 21 mm 23 mm 15 mm 16.5 mm 14.5 mm 14.5 mm 48 mm 25 Stk
7R16 4012078466219 70 mm² 16 12 mm 21 mm 28 mm 17 mm 16.5 mm 16 mm 16 mm 50 mm 25 Stk
7R20 4012078464666 70 mm² 20 12 mm 21 mm 30 mm 21 mm 16.5 mm 19 mm 19 mm 53 mm 25 Stk
8R8 4012078462754 95 mm² 8 13.5 mm 25 mm 26 mm 8.5 mm 18 mm 12 mm 12 mm 48 mm 25 Stk
8R10 4012078002325 95 mm² 10 13.5 mm 25 mm 26 mm 10.5 mm 18 mm 12 mm 12 mm 48 mm 50 Stk
8R12 4012078002332 95 mm² 12 13.5 mm 25 mm 26 mm 13 mm 18 mm 13 mm 13 mm 49 mm 50 Stk
8R14 4012078466592 95 mm² 14 13.5 mm 25 mm 26 mm 15 mm 18 mm 14.5 mm 14.5 mm 51 mm 25 Stk
8R16 4012078002356 95 mm² 16 13.5 mm 25 mm 28 mm 17 mm 18 mm 16 mm 16 mm 54 mm 50 Stk
8R20 4012078466615 95 mm² 20 13.5 mm 25 mm 36 mm 21 mm 18 mm 22 mm 22 mm 60 mm 25 Stk
9R8 4012078466684 120 mm² 8 15 mm 26 mm 28 mm 8.5 mm 19.5 mm 14 mm 14 mm 51 mm 25 Stk
9R10 4012078002387 120 mm² 10 15 mm 26 mm 28 mm 10.5 mm 19.5 mm 14 mm 14 mm 51 mm 50 Stk
9R12 4012078002394 120 mm² 12 15 mm 26 mm 28 mm 13 mm 19.5 mm 14 mm 14 mm 51 mm 50 Stk
9R14 4012078466646 120 mm² 14 15 mm 26 mm 28 mm 15 mm 19.5 mm 15 mm 15 mm 52 mm 25 Stk
9R16 4012078002417 120 mm² 16 15 mm 26 mm 30 mm 17 mm 19.5 mm 16 mm 16 mm 54 mm 50 Stk
9R20 4012078466660 120 mm² 20 15 mm 26 mm 36 mm 21 mm 19.5 mm 22 mm 22 mm 63 mm 25 Stk
10R8 4012078466271 150 mm² 8 16.5 mm 30 mm 31 mm 8.5 mm 21 mm 14 mm 14 mm 56 mm 10 Stk
10R10 4012078390958 150 mm² 10 16.5 mm 30 mm 31 mm 10.5 mm 21 mm 14 mm 14 mm 56 mm 10 Stk
10R12 4012078454759 150 mm² 12 16.5 mm 30 mm 31 mm 13 mm 21 mm 15 mm 15 mm 57 mm 25 Stk
10R14 4012078390972 150 mm² 14 16.5 mm 30 mm 31 mm 15 mm 21 mm 15 mm 15 mm 57 mm 10 Stk
10R16 4012078464451 150 mm² 16 16.5 mm 30 mm 31 mm 17 mm 21 mm 16 mm 16 mm 58 mm 10 Stk
10R20 4012078466257 150 mm² 20 16.5 mm 30 mm 36 mm 21 mm 21 mm 22 mm 22 mm 66 mm 10 Stk
11R10 4012078465175 185 mm² 10 19 mm 30 mm 35 mm 10.5 mm 24 mm 18 mm 18 mm 65 mm 10 Stk
11R12 4012078463225 185 mm² 12 19 mm 30 mm 35 mm 13 mm 24 mm 18 mm 18 mm 65 mm 10 Stk
11R14 4012078466301 185 mm² 14 19 mm 30 mm 35 mm 15 mm 24 mm 18 mm 18 mm 65 mm 10 Stk
11R16 4012078466325 185 mm² 16 19 mm 30 mm 35 mm 17 mm 24 mm 18 mm 18 mm 65 mm 25 Stk
11R20 4012078466349 185 mm² 20 19 mm 30 mm 39 mm 21 mm 24 mm 22 mm 22 mm 69 mm 10 Stk
12R10 4012078465441 240 mm² 10 21 mm 35 mm 39 mm 10.5 mm 26 mm 21.5 mm 19 mm 72 mm 10 Stk
12R12 4012078465199 240 mm² 12 21 mm 35 mm 39 mm 13 mm 26 mm 21.5 mm 19 mm 72 mm 10 Stk
12R14 4012078464475 240 mm² 14 21 mm 35 mm 39 mm 15 mm 26 mm 21.5 mm 19 mm 72 mm 10 Stk
12R16 4012078466363 240 mm² 16 21 mm 35 mm 39 mm 17 mm 26 mm 21.5 mm 19 mm 72 mm 25 Stk
12R20 4012078466387 240 mm² 20 21 mm 35 mm 39 mm 21 mm 26 mm 21.5 mm 29 mm 72 mm 10 Stk
13R12 4012078460750 300 mm² 12 23.5 mm 44 mm 43 mm 13 mm 29.5 mm 24 mm 24 mm 87 mm 1 Stk
13R14 4012078461450 300 mm² 14 23.5 mm 44 mm 43 mm 15 mm 29.5 mm 24 mm 24 mm 87 mm 1 Stk
13R16 4012078460743 300 mm² 16 23.5 mm 44 mm 43 mm 17 mm 29.5 mm 24 mm 24 mm 87 mm 5 Stk
13R20 4012078466424 300 mm² 20 23.5 mm 44 mm 43 mm 21 mm 29.5 mm 24 mm 24 mm 87 mm 1 Stk
14R12 4012078466431 400 mm² 12 27 mm 44 mm 49 mm 13 mm 34 mm 24 mm 24 mm 90 mm 1 Stk
14R14 4012078466448 400 mm² 14 27 mm 44 mm 49 mm 15 mm 34 mm 24 mm 24 mm 90 mm 1 Stk
14R16 4012078466462 400 mm² 16 27 mm 44 mm 49 mm 17 mm 34 mm 24 mm 24 mm 90 mm 1 Stk
14R20 4012078466486 400 mm² 20 27 mm 44 mm 49 mm 21 mm 34 mm 24 mm 24 mm 90 mm 1 Stk
Änderungen vorbehalten
