Rohrkabelschuhe, R-Serie

Eigenschaften

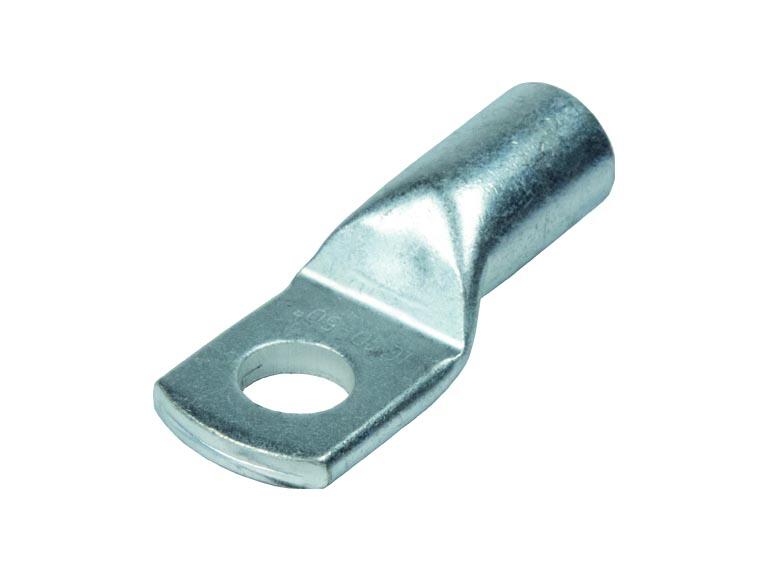

Rohrkabelschuh INTERCABLE Standard, nach UL-Ausführung, für mehrdrähtige, feindrähtige, verdichtete mehr- und feindrähtige Leiter, Werkstoff gemäss DIN EN 13600, Oberfläche galvanisch verzinnt

zugelassen für die Wehrtechnik und Kerntechnik

Technische Daten

Anschlusswinkel
180° (horizontal)
Flanschform
Ringform
Leiter-Klasse
verschiedene
Schmale Flanschausführung
Nein
Isoliert
Nein
Mit Sichtloch
Nein
Werkstoff
Kupfer
Oberflächenschutz
verzinnt
Anzahl der Befestigungslöcher
1
Marke
Intercable

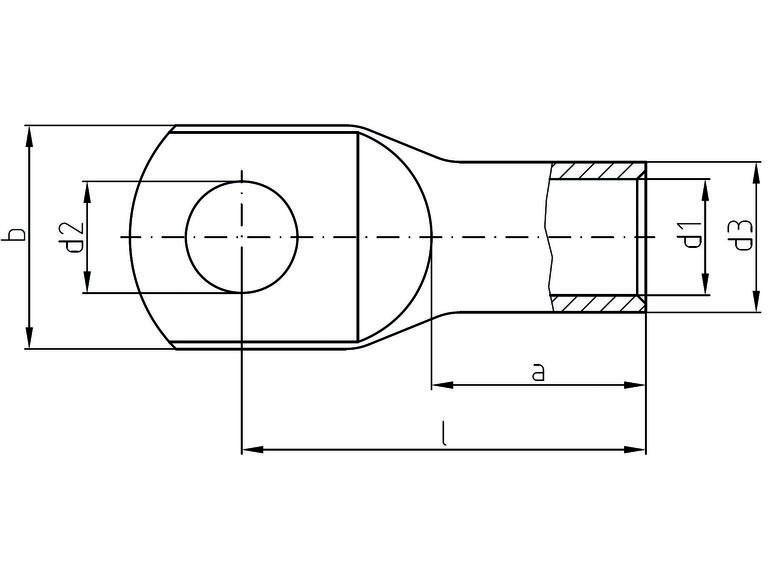

Menge Art.Nr. Bezeichnung E-Nummer Lager EAN Nennquerschnitt Anschlussgewindemaß (metrisch) d1 a b d2 d3 l VE Einheit
ICR0753 Rohrkabelschuh Standard 0,75mm2 M3 156360107 8014212191878 0.5 mm² 3 1.4 mm 6 mm 6.5 mm 3.2 mm 3 mm 12.5 mm 1 Stk
ICR0754 Rohrkabelschuh Standard 0,75mm2 M4 156360117 8014212191885 0.5 mm² 4 1.4 mm 6 mm 8.5 mm 4.3 mm 3 mm 14 mm 1 Stk
ICR0755 Rohrkabelschuh Standard 0,75mm2 M5 156360127 8014212191892 0.5 mm² 5 1.4 mm 6 mm 10 mm 5.3 mm 3 mm 15 mm 1 Stk
ICR13 Rohrkabelschuh Standard 1,5mm2 M3 156360407 8014212192240 1 mm² 3 1.9 mm 6 mm 6.5 mm 3.2 mm 3.9 mm 14 mm 1 Stk
ICR14 Rohrkabelschuh Standard 1,5mm2 M4 156360417 8014212188847 1 mm² 4 1.9 mm 6 mm 8.5 mm 4.3 mm 3.9 mm 15 mm 1 Stk
ICR15 Rohrkabelschuh Standard 1,5mm2 M5 156360427 8014212188908 1 mm² 5 1.9 mm 6 mm 10 mm 5.3 mm 3.9 mm 16 mm 1 Stk
ICR16 Rohrkabelschuh Standard 1,5mm2 M6 156360437 8014212188892 1 mm² 6 1.9 mm 6 mm 11 mm 6.4 mm 3.9 mm 18 mm 1 Stk
ICR24 Rohrkabelschuh Standard 2,5mm2 M4 156360517 8014212188656 2.5 mm² 4 2.4 mm 6.5 mm 8.5 mm 4.3 mm 4.4 mm 15 mm 50 Stk
ICR25 Rohrkabelschuh Standard 2,5mm2 M5 156360527 8014212188663 2.5 mm² 5 2.4 mm 6.5 mm 10 mm 5.3 mm 4.4 mm 16 mm 1 Stk
ICR26 Rohrkabelschuh Standard 2,5mm2 M6 156360537 8014212188670 2.5 mm² 6 2.4 mm 6.5 mm 11 mm 6.4 mm 4.4 mm 18 mm 1 Stk
ICR28 Rohrkabelschuh Standard 2,5mm2 M8 156360547 8014212188687 2.5 mm² 8 2.4 mm 6.5 mm 13 mm 8.4 mm 4.4 mm 20 mm 1 Stk
ICR44 Rohrkabelschuh Standard 4mm2 M4 156360717 8014212188694 4 mm² 4 3 mm 8 mm 8.5 mm 4.3 mm 5 mm 17 mm 50 Stk
ICR45 Rohrkabelschuh Standard 4mm2 M5 156360727 8014212188700 4 mm² 5 3 mm 8 mm 10 mm 5.3 mm 5 mm 18 mm 1 Stk
ICR46 Rohrkabelschuh Standard 4mm2 M6 156360737 8014212188717 4 mm² 6 3 mm 8 mm 11 mm 6.4 mm 5 mm 20 mm 50 Stk
ICR48 Rohrkabelschuh Standard 4mm2 M8 156360747 8014212188724 4 mm² 8 3 mm 8 mm 15 mm 8.4 mm 5 mm 22 mm 50 Stk
Änderungen vorbehalten
