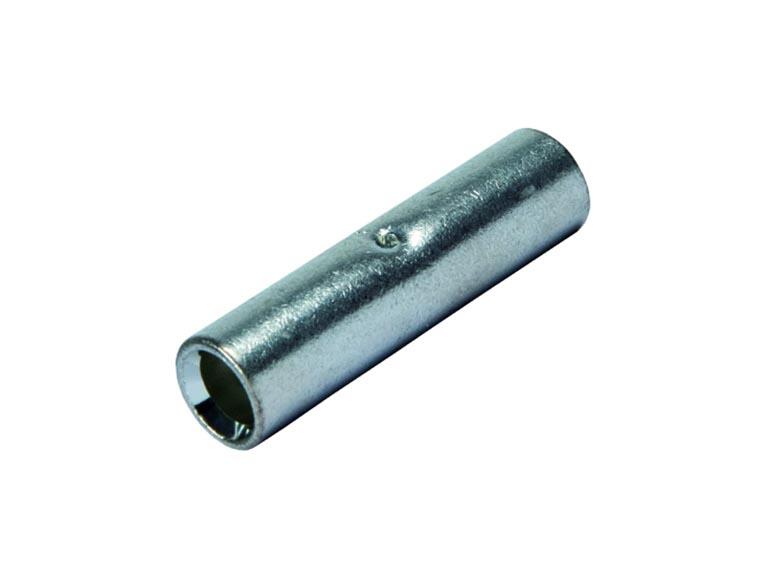

Pressverbinder DIN 46267 Teil 1, zugentlastet

Eigenschaften

Pressverbinder INTERCABLE, nach DIN 46267 Teil 1, Kennziffer 5, Werkstoff gemäss nach DIN EN 13600, Oberfläche galvanisch verzinnt, nur mit DIN-Presseinsätze zu verpressen

Zugelassen für den Bereich Wehr- und Kerntechnik

Technische Daten

AWG-Bereich
10 - 10
Ausführung
DIN-Ausführung
Hülsenform
lang
Geeignet für massive Leiter
Nein
Geeignet für mehrdrähtige Leiter
Ja
Geeignet für feindrähtige Leiter
Ja
Geeignet für hohe Temperaturen (bis 650 °C)
Nein
Geeignet für Lackdraht
Nein
Geeignet für Rundleiter
Nein
Geeignet für Flachleiter
Nein
Werkstoff
Kupfer
Oberflächenschutz
verzinnt
Isolation
ohne
Verbindungsart
Stoßverbinder
Anzahl der Abzweige
2
Für zugfeste Verbindungen
Nein
Ölstopp/Mittelsteg
Nein
Marke
Intercable

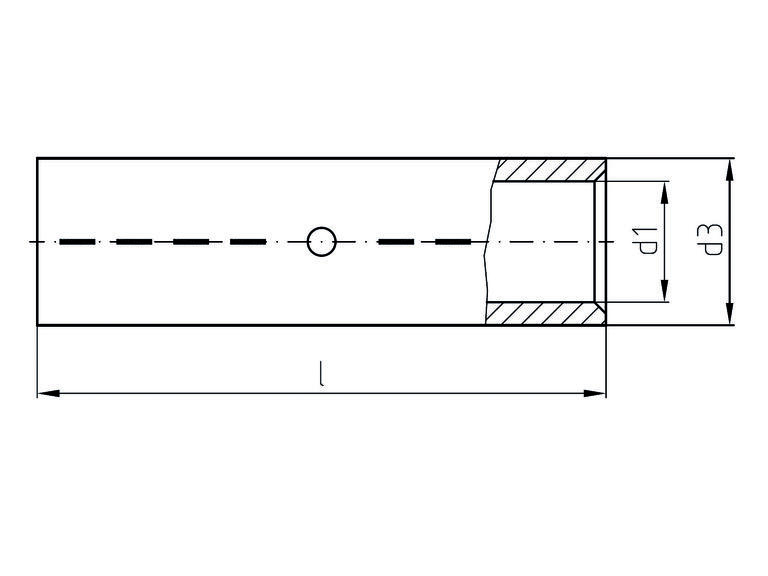

Menge Art.Nr. Bezeichnung E-Nummer Lager EAN Nennquerschnitt d1 d3 l Kennziffer VE Einheit
ICD6V DIN-Pressverbinder 6mm2 156081043 8014212185815 6 - 6 mm² 3.7 mm 5.5 mm 30 mm 5 1 Stk
ICD10V DIN-Pressverbinder 10mm2 156081053 8014212184801 10 - 10 mm² 4.4 mm 6 mm 30 mm 6 1 Stk
ICD16V DIN-Pressverbinder 16mm2 156081063 8014212185112 16 - 16 mm² 5.5 mm 8.5 mm 50 mm 8 1 Stk
ICD25V DIN-Pressverbinder 25mm2 156081073 8014212185389 25 - 25 mm² 7 mm 10 mm 50 mm 10 1 Stk
ICD35V DIN-Pressverbinder 35mm2, 156081083 8014212185556 35 - 35 mm² 8.2 mm 12.5 mm 50 mm 12 25 Stk
ICD50V DIN-Pressverbinder 50mm2 156081093 8014212185747 50 - 50 mm² 9.8 mm 14.5 mm 56 mm 14 1 Stk
ICD70V DIN-Pressverbinder 70mm2 156081103 8014212185907 70 - 70 mm² 11.3 mm 16.5 mm 56 mm 16 1 Stk
ICD95V DIN-Pressverbinder 95mm2 156081113 8014212186003 95 - 95 mm² 13.5 mm 19 mm 70 mm 18 1 Stk
ICD120V DIN-Pressverbinder 120mm2 156081123 8014212184917 120 - 120 mm² 15.5 mm 21 mm 70 mm 20 1 Stk
ICD150V DIN-Pressverbinder 150mm2 156081133 8014212185013 150 - 150 mm² 17 mm 23.5 mm 80 mm 22 1 Stk
ICD185V DIN-Pressverbinder 185mm2 156081143 8014212185204 185 - 185 mm² 19 mm 25.5 mm 85 mm 25 1 Stk
ICD240V DIN-Pressverbinder 240mm2 156081163 8014212185280 240 - 240 mm² 21.5 mm 29 mm 90 mm 28 1 Stk
ICD300V DIN-Pressverbinder 300mm2 156081173 8014212185464 300 - 300 mm² 24.5 mm 32 mm 100 mm 32 1 Stk
ICD400V DIN-Pressverbinder 400mm2 156081183 8014212185594 400 - 400 mm² 27.5 mm 38.5 mm 150 mm 38 1 Stk
ICD500V DIN-Pressverbinder 500mm2 156081193 8014212185631 500 - 500 mm² 31 mm 42 mm 160 mm 42 1 Stk
ICD625V DIN-Pressverbinder 625mm2 156081203 8014212185778 625 - 625 mm² 34.5 mm 44 mm 160 mm 44 1 Stk
ICD800V DIN-Pressverbinder 800mm2 156081213 8014212190130 800 - 800 mm² 40 mm 52 mm 200 mm 52 1 Stk
ICD1000V DIN-Pressverbinder 1000mm2 156081223 8014212189943 1000 - 1000 mm² 44 mm 58 mm 200 mm 58 1 Stk
Änderungen vorbehalten
