Lötfreie Kabelschuhe Gabelform nach DIN 46234, ohne Isolation, 0.1 - 16 mm²

Eigenschaften

*** PROGRAMM FÜR DEN INSTALLATEUR ***

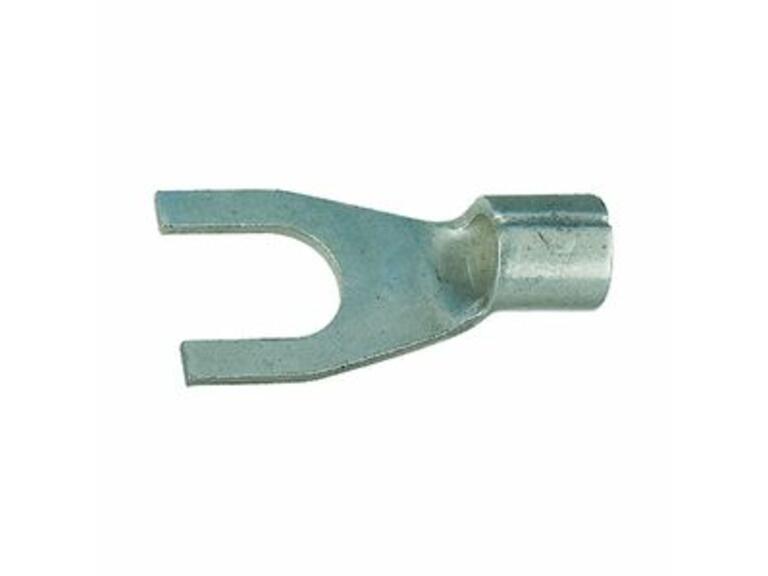

Quetschkabelschuh, Gabelform nach DIN 46234 aus Kupfer

- für Leiter z.B. VDE 0295 Klasse 2, 5 und 6
- Herstellung nach DIN 46234
- Pressbereich hartverlötet
- Temperaturbereich: -55°C bis +125°C
- mit Rillenprägung für bessere Kontakteigenschaften

Werkstoff:
E-Cu

Oberfläche:
galvanisch verzinnt

Technische Daten

Gabelkabelschuh, o/Isolation, Cu verzinnt
Flanschform
Gabelform
Nach DIN
Ja
Isolation
ohne
Bandware
Nein
Hülsenform
kurz
Geeignet für mehrdrähtige Leiter
Ja
Geeignet für feindrähtige Leiter
Ja
Geeignet für hohe Temperaturen (bis 650 °C)
Nein
Werkstoff
Kupfer
Oberflächenschutz
verzinnt

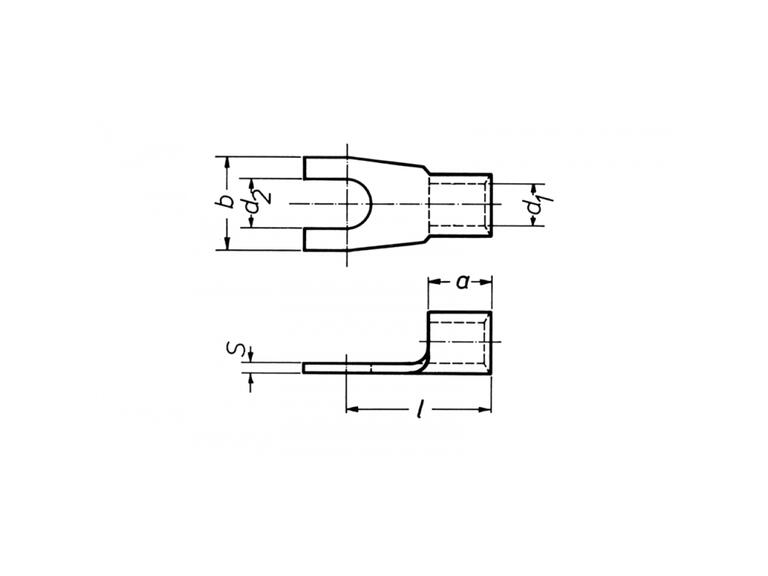

Menge Art.Nr. E-Nummer Lager EAN Anschlussgewindemaß (metrisch) Nennquerschnitt d1 a l s d3 r VE Einheit
RSQ7180C3-0,5-GH 156362419 7611971069731 3 0.1 - 0.5 mm² 1 mm 4 mm 10 mm 0.5 mm 5 mm 5 100 Stk
RSQ7103C3-1-GH 156360419 7611971070911 3 0.5 - 1 mm² 1.6 mm 5 mm 11 mm 0.8 mm 6 mm 4.5 100 Stk
RSQ7159C3-2,5-GH 156360619 7611971070843 3 1.5 - 3 mm² 2.3 mm 5 mm 11 mm 0.8 mm 6 mm 4.5 100 Stk
RSQ7154C4-1/GH 156362429 7611971069755 3.5 0.5 - 1 mm² 1.6 mm 5 mm 11 mm 0.8 mm 6 mm 4.5 100 Stk
RSQ7104C4-1-GH 156360429 7611971070928 4 0.5 - 1 mm² 1.6 mm 5 mm 12 mm 0.8 mm 8 mm 6 100 Stk
RSQ7108C4-2,5-GH 156360629 7611971070850 4 1.5 - 3 mm² 2.3 mm 5 mm 12 mm 0.8 mm 8 mm 6 100 Stk
RSQ7155C4-6-GH 156360729 7611971070881 4 4 - 6 mm² 3.6 mm 6 mm 14 mm 1 mm 8 mm 6 100 Stk
RSQ7105C5-1-GH 156360439 7611971070836 5 0.5 - 1 mm² 1.6 mm 5 mm 13 mm 0.8 mm 10 mm 6.5 100 Stk
RSQ7109C5-2,5-GH 156360639 7611971070867 5 1.5 - 3 mm² 2.3 mm 5 mm 14 mm 0.8 mm 10 mm 6.5 100 Stk
RSQ7114C6-6-GH 156360739 7611971070898 5 4 - 6 mm² 3.6 mm 6 mm 15 mm 1 mm 10 mm 6.5 100 Stk
RSQ7119C5-10-GH 156361139 7611971071390 5 10 - 10 mm² 4.3 mm 10 mm 19 mm 1 mm 10 mm kA 100 Stk
RSQ7106C6-1-GH 156360449 7611971070959 6 0.5 - 1 mm² 1.6 mm 5 mm 17 mm 0.8 mm 12 mm 10 100 Stk
RSQ7110C6-2,5-GH 156360649 7611971070874 6 1.5 - 3 mm² 2.3 mm 5 mm 16 mm 0.8 mm 11 mm 7.5 100 Stk
RSQ711C6-6-GH 156360749 7611971070904 6 4 - 6 mm² 3.6 mm 6 mm 16 mm 1 mm 11 mm 7.5 100 Stk
RSQ7158C8-1-GH 156360459 7611971069748 8 0.5 - 2 mm² 1.6 mm 5 mm 17 mm 0.8 mm 12 mm 10 100 Stk
RSQ7115C8-6-GH 156360759 7611971070980 8 4 - 6 mm² 3.6 mm 6 mm 19 mm 1 mm 14 mm 10 100 Stk
RSQ7126C8-16-GH 156361259 7611971071307 8 16 - 16 mm² 5.4 mm 11.5 mm 27 mm 1 mm 15 mm kA 100 Stk
Änderungen vorbehalten
